產(chǎn)品簡介
筑卡®碳布膠系A(chǔ)、B雙組份環(huán)氧類膠粘劑，具有粘度低、強度高，浸潤性、滲透性好，抗老化耐介質(zhì)（酸、堿、水）性能好，室溫固化、不含揮發(fā)性溶劑、無毒以及施工流淌少等特點。用于加固構(gòu)件表面碳纖維、玻璃纖維及其他纖維類片材的浸潤及粘貼。
產(chǎn)品特點
?具有較低粘度，浸潤性好，滲透性強，能很好的滲透混凝土表面空隙。
?與碳纖維有很好的適配性。
?固化后的膠層物理機械性能優(yōu)良，強韌而有一定的彈性。
•各項綜合性能優(yōu)異，抗老化耐酸堿、耐水性好，不含揮發(fā)性物質(zhì)，安全無毒。
適用范圍
在混凝土、磚石和木構(gòu)件粘貼碳纖維，在加固上主要作用抵抗拉力，一般適用于抗彎構(gòu)件與梁的收拉力部位、梁與柱的抗剪部位、柱或橋的圍束。
配膠比例
A、B組份的配膠比例=3:1
操作流程

•混凝土表面處理
混凝土面應(yīng)鑿除粉飾層、油垢、污物，然后用角磨機磨去1-2mm厚表層，混凝土構(gòu)件轉(zhuǎn)角處應(yīng)進(jìn)行倒角處理，打磨完畢后用壓縮空氣吹盡浮塵，后棉布蘸丙酮拭凈表面，保持干燥備用。若被補強的混凝土存在裂縫，應(yīng)先用筑卡灌漿樹脂進(jìn)行灌縫修補后再進(jìn)行補強；
•找平施工
混凝土表面氣孔缺陷應(yīng)使用封縫膠找平，存在凹陷部位時，將配置好的封縫膠用刮刀嵌刮進(jìn)行修補填平，模板接頭等出現(xiàn)高度差的部位應(yīng)盡量用封縫膠填補，盡量減少高差。轉(zhuǎn)角的處理，應(yīng)用封縫膠將其修補為光滑的圓弧，半徑不小于20mm。封縫膠固化后（固化時間視現(xiàn)場溫度而定，以手指觸感干燥為宜，一般不少于2小時），方可進(jìn)行下一道工序。
•底膠施工
施工時，底膠A、B兩組分按規(guī)定的配膠比例稱量，倒入潔凈容器中并攪拌均勻，攪拌時好按同一方向進(jìn)行攪拌，盡量避免混入空氣形成氣泡。用毛刷或滾筒在 混凝土表面涂刷均勻，膠表干以后，可視具體情況進(jìn)行多次涂刷，但涂層厚度不超過0.4mm，并不得漏刷或有流淌、氣泡，等膠固化后（固化時間視現(xiàn)場溫度而定，以手指觸感干燥為宜，一般不少于2小時），再進(jìn)行下一道工序。每次配制的膠液應(yīng)在膠的適用期內(nèi)一次用完。

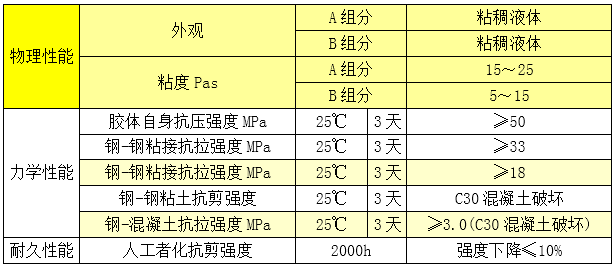

技術(shù)參數(shù)

注意事項
•施工時需佩戴手套、口罩、護(hù)目鏡、安全帽等防護(hù)用品。
•若不慎弄到皮膚或衣物上，可用工業(yè)酒精和大量清水沖洗。
•若不慎食用或濺入眼睛，請立即就醫(yī)。
包裝、儲存、運輸
?20KG/組 (15KG+5KG)或24KG/組(18KG+6KG)
•本品屬無毒、非危險品，可按一般化學(xué)建材運輸。
•運輸途中不得暴曬、淋雨、倒置和損壞包裝。
•本品應(yīng)避光存儲在陰涼（5℃-25℃），干燥的庫房內(nèi)，儲存期12個月，超過貯存期，在性能測試合格后，仍可使用。
