ZK-12襯砌微膨脹注漿結(jié)合料是由普通硅酸鹽水泥、超細摻和料、聚羧酸減水劑、微膨脹劑、硅砂等成分經(jīng)均勻混合而成，具有微膨脹性能，良好的流動性、泵送性，易于施工，與襯砌混凝土具有良好的結(jié)合性能。是針對隧道二襯襯砌與防水板之間的脫空而研發(fā)的一種預(yù)防性治理的注漿材料。
產(chǎn)品特點
1、流動性好，可操作時間長，可充分滲透和充填，可多次充填和注漿；
2、粘接性能好，提高與原混凝土界面的滲透，與混凝土形成良好的粘接；
3、穩(wěn)定性好，不泌水、分層；
4、塑性階段微膨脹，體積穩(wěn)定性好，不重新出現(xiàn)空隙；
5、具有良好的防水抗?jié)B性能；
6、施工方便，易行可靠，易于泵送和灌注。
產(chǎn)品用途
本產(chǎn)品可用于隧道、軌道板等工程的注漿。
隧道襯砌與防水板的空洞，尤其是拱頂部位的脫空，形成襯砌受力薄弱部位，易出現(xiàn)開裂、滲漏水、脫落掉塊等病害，嚴重威脅到隧道運營過程中安全。本產(chǎn)品根據(jù)襯砌空隙特點，具有易于充填密實，穩(wěn)定性好，反應(yīng)均勻，避免劇烈的熱漲冷縮造成的擠壓和分離，易于施工，不僅能起到空洞密實作用，而且與混凝土之間的結(jié)合力好，能起到修復(fù)施工縫和混凝土冷縫的作用。

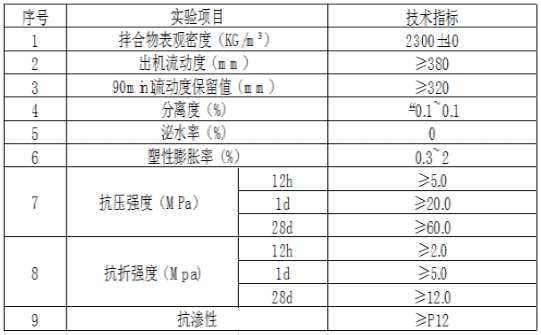

性能指標

施工方案
1、推薦水料比為0.18-0.20。
2、推薦使用專用的攪拌注漿機一體機。制漿后應(yīng)通過濾網(wǎng)進入儲漿桶然后進行注漿，注漿過程中要對儲漿桶中的漿液進行低速攪拌。
3、在帶模注漿施工時，臺車處壓力建議在0.2-1.0MPa，緩慢，均勻的注漿。壓力達到1.0MPa上限后，需更換注漿孔繼續(xù)注漿，根據(jù)是否可充入注漿料，確定是否需多次注漿。
包裝、貯存
采用防潮包裝，每袋凈重25kg。
干燥密閉條件下貯存。
在要求的貯存條件下，產(chǎn)品有效保質(zhì)期為6個月。如超過有效期須進行檢測，符合產(chǎn)品性能指標要求情況下方可使用。
